compact passage WINSTA

Produktinformationen "compact passage WINSTA"
  • PIR-Präsenzmelder mit vorkonfektioniertem Kabel und WAGO, WINSTA Midi Steckern, Kabellänge 1,50 Meter.
  • Mischlichtmessung.
  • Automatische Steuerung von Beleuchtung und HKL sowie Funktion Raumüberwachung.
  • Automatische Steuerung von Beleuchtung und HKL sowie Funktion Raumüberwachung.
  • Rechteckiger Erfassungsbereich für Korridore.
  • Schaltausgang Licht (Relais, 230 V).
  • Schaltausgang Präsenz (Relais, potenzialfrei).
  • Der rechteckige Erfassungsbereich deckt bis zu 30 m Länge im Korridor ab und ermöglicht eine sichere und einfache Planung.
  • Beleuchtungssteuerung mit Helligkeitsschaltwert und selbstlernender Nachlaufzeit.
  • Impulsfunktion für Treppenlicht-Zeitschalter.
  • HKL-Steuerung mit Einschaltverzögerung und Nachlaufzeit.
  • Raumüberwachung mit selektiver Bewegungserfassung.
  • Das Schaltverhalten des Präsenzmelders wird durch Anwesenheit und Helligkeit gesteuert.
  • Die selbstlernende Nachlaufzeit passt sich dem Benutzerverhalten an.
  • Die Impulsfunktion dient zur Ansteuerung eines Treppenlicht-Zeitschalters.
  • Der Präsenzmelder besitzt eine Mischlichtmessung und eignet sich zur Schaltung folgender Lampentypen: Fluoreszenzlampen (FL/PL), Halogen- und Glühlampen sowie LEDs.
  • Schaltkontakt Präsenz zur HKL-Steuerung: Das Schaltverhalten des potenzialfreien Kontakts wird nur durch Anwesenheit gesteuert.
  • Die Einschaltverzögerung verhindert das sofortige Einschalten. Der Kontakt schließt erst nach Ablauf der Einschaltverzögerung.
  • In der Stellung „Überwachung“ reduziert sich die Empfindlichkeit des Schaltausgangs Präsenz. Der Kontakt signalisiert mit hoher Sicherheit die Anwesenheit von Personen.
  • Der Testbetrieb dient der Überprüfung des Erfassungsbereichs und der Installation.
  • Die Einstellung der Parameter erfolgt wahlweise über Potenziometer oder über die optional erhältliche Service-Fernbedienung SendoPro 868-A.
Technische Daten "compact passage WINSTA"
Anschlussart: Schraubklemmen
Art der Lichtmessung: Mischlichtmessung
Betriebsspannung: 230 V AC
Eigenverbrauch: ~0,7 W
Einschaltstrom: max. 400 A / 200 µs
Einschaltverzögerung Präsenz: 0 s – 10 min
Einstellbereich Helligkeit: 10 – 1500 lx
Erfassungsbereich: 150 m² (30,0 x 5 m)
Farbe: Weiß
Fluoreszenz-, Kompakt-/Leuchtstofflampen: 960 VA (cos f = 0,8), 580 VA (cos f = 0,5)
Frequenz: 50 Hz
Glüh- / Halogenlampenlast: 1200 W
Größe Unterputzdose: Ø 55 mm (NIS, PMI)
Kompaktleuchtstofflampen: 5 x (2 x 58 W), 8 x (2 x 36 W), 10 x (1 x 58 W), 16 x (1 x 36 W), 16 x (< 36 W)
Kontaktart Licht: Relais 230 V
Kontaktart Präsenz: Relais potenzialfrei
LED-Lampe 2-8 W: 70 W
LED-Lampe < 2 W: 25 W
LED-Lampe > 8 W: 80 W
Leuchtmittel: Fluoreszenzlampen, Glüh- / Halogenlampen, Kompaktleuchtstofflampen, LEDs
Max. Leitungsquerschnitt: 2 x 2,5 mm²
Montageart: Deckenmontage
Montagehöhe: 2 – 6 m
Montageplatte: 70 x 70 mm
Nachlaufzeit Licht: Impuls (0,5 s), 10 s - 20 min
Nachlaufzeit Präsenz: 10 s - 120 min
Ohmsche Last: 1400 VA
Schaltausgang: Licht | Präsenz, Potenzialfrei
Schaltleistung Präsenz: 50 W (220 V DC), 50 VA (250 V AC) min. 0,5 mV/10 mA
Schutzart: IP 40
Umgebungstemperatur: 0° C ... 50° C

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


%
inkl. 3 Jahre Garantie
compact office 24V
PIR-Präsenzmelder mit quadratischem Erfassungsbereich und Mischlichtmessung. Schaltausgang Licht (Relais, potenzialfrei). Schaltausgang Präsenz (Relais, potenzialfrei). Automatische Steuerung von Beleuchtung und HKL sowie Funktion Raumüberwachung. Beleuchtungssteuerung mit Helligkeitsschaltwert und selbstlernender Nachlaufzeit. Impulsfunktion für Treppenlicht-Zeitschalter. HKL-Steuerung mit Einschaltverzögerung und Nachlaufzeit. Raumüberwachung mit selektiver Bewegungserfassung. Die Impulsfunktion dient zur Ansteuerung eines Treppenlicht-Zeitschalters. Schaltkontakt Präsenz zur HKL-Steuerung: Das Schaltverhalten des potenzialfreien Kontakts wird nur durch Anwesenheit gesteuert. Die Einschaltverzögerung verhindert das sofortige Einschalten. Der Kontakt schließt erst nach Ablauf der Einschaltverzögerung. In der Stellung Überwachung reduziert sich die Empfindlichkeit des Schaltausgangs Präsenz. Der Kontakt signalisiert mit hoher Sicherheit die Anwesenheit von Personen. Das Schaltverhalten des Präsenzmelders wird durch Anwesenheit und Helligkeit gesteuert. Die selbstlernende Nachlaufzeit passt sich dem Benutzerverhalten an. Der Präsenzmelder besitzt eine Mischlichtmessung und eignet sich zur Schaltung folgender Lampentypen: Fluoreszenzlampen (FL/PL), Halogen- und Glühlampen sowie LEDs. Der quadratische Erfassungsbereich ermöglicht eine sichere und einfache Planung. Der Testbetrieb dient der Überprüfung des Erfassungsbereichs und der Installation. Die Einstellung der Parameter erfolgt wahlweise über Potenziometer oder über die optional erhältliche Service-Fernbedienung SendoPro 868-A.

83,54 €* 178,37 €* (53.16 % gespart)
%
inkl. 3 Jahre Garantie
compact office 24V Lux
1 Kanal Licht, Analogausgang 0-10 V für Helligkeit.

83,54 €* 234,43 €* (64.36 % gespart)
%
inkl. 3 Jahre Garantie
compact passage GST
PIR-Präsenzmelder mit Wieland GSTi18 Steckern.

98,53 €* 276,71 €* (64.39 % gespart)
%
inkl. 3 Jahre Garantie
compact passage WINSTA
PIR-Präsenzmelder mit WAGO WINSTA Midi Steckern.

98,53 €* 276,71 €* (64.39 % gespart)
%
inkl. 3 Jahre Garantie
compact passimo KNX WH
Präsenzmelder mit rechteckigem Erfassungsbereich mit klarer Abgrenzung unterhalb des Melders.

71,40 €* 418,04 €* (82.92 % gespart)
%
inkl. 3 Jahre Garantie
PlanoSpot 360 DALI DE WH
PIR-Präsenzmelder für Deckeneinbau mit quadratischem Erfassungsbereich.

79,97 €* 458,25 €* (82.55 % gespart)
%
inkl. 3 Jahre Garantie
SPHINX 104-360/2 DIMplus
PIR-Präsenzmelder ideal für Konferenzräume mit 2 Kanälen.

51,41 €* 264,72 €* (80.58 % gespart)
%
inkl. 3 Jahre Garantie
theLeda P24 WH
weißer LED-Strahler ideal für den Außenbereich mit integriertem Bewegungsmelder.

67,96 €* 318,66 €* (78.67 % gespart)

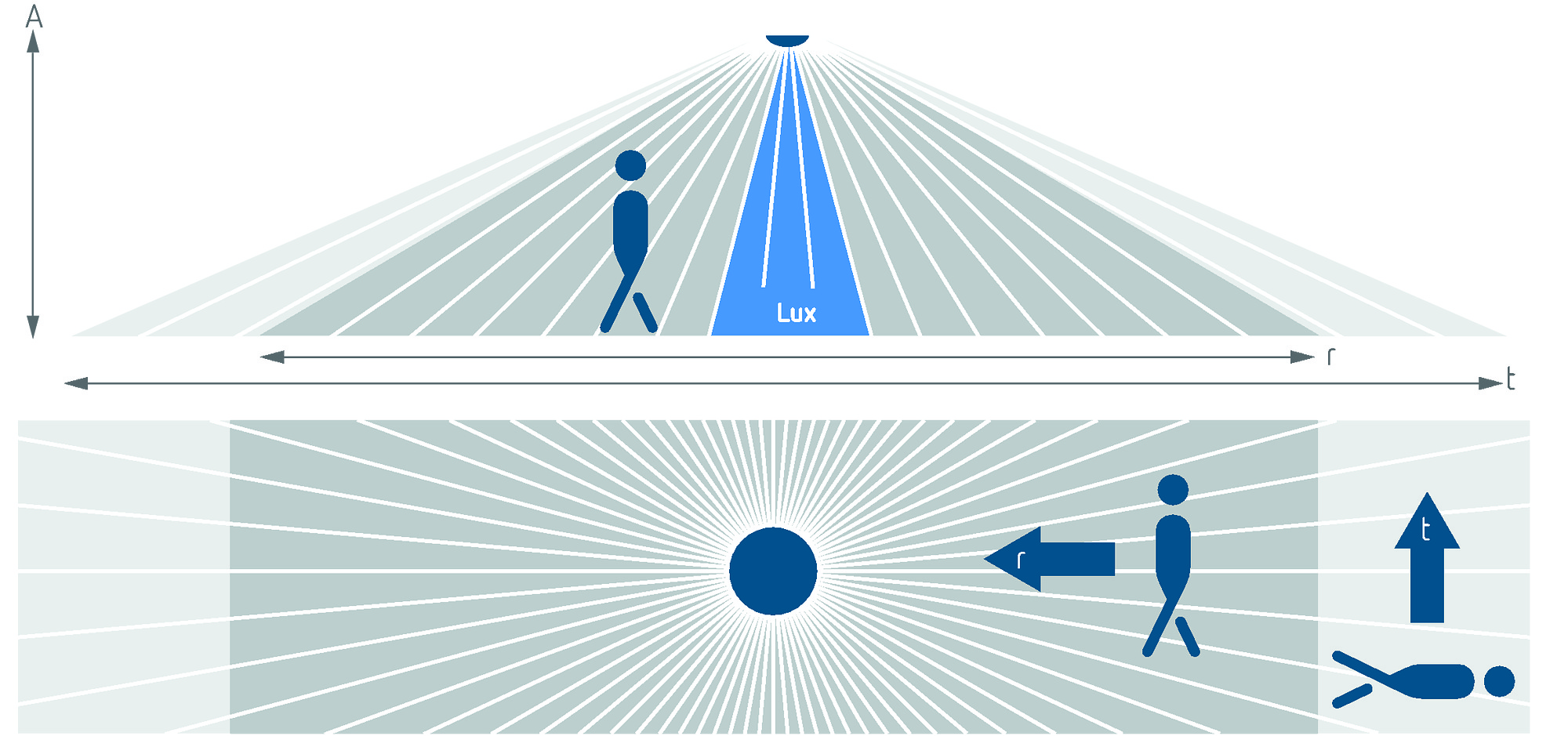

Erfassungsbereich


Montagehöhe (A)
Sitzend (S)
Gehend (T)
2 m
56 m² I 16 m +- 1,5 m x 3,5 m
56 m² I 16 m +- 1,5 m x 3,5 m
2,5 m
72 m² I 18 m +- 1,5 m x 4 m
88 m² I 22 m +- 1,5 m x 4 m
3 m
90 m² I 20 m +- 1,5 m x 4,5 m
150 m² I 30 m +- 1,5 m x 4,5 m
3,5 m
100 m² I 20 m +- 1,5 m x 5 m
150 m² I 30m +- 1,5 m x 5 m
