SPHINX 104-360/2 DIMplus

Produktinformationen "SPHINX 104-360/2 DIMplus"
  • PIR-Präsenzmelder mit 2 Kanälen u.a. für Klassenzimmer und Konferenzräume.
  • Unterputz-Version.
  • Kanal 2 präsenzabhängig, z. B. für Tafelbeleuchtung mit einstellbarer Nachlaufzeit oder für HKL-Steuerung.
  • Kanal 1 mit Konstantlichtregelung (1-10 V).
  • Beleuchtungssteuerung mit einstellbarem Helligkeitsschaltwert und einstellbarer Nachlaufzeit.
  • Zusätzliche Impulsfunktion wählbar zur Kombination z. B. mit Treppenlicht-Zeitschaltern (z.B. Theben ELPA 8), Gebäudeautomation oder SPS.
  • Test-Funktion zur Überprüfung des Erfassungsbereiches.
  • Nulldurchgangsschaltung.
  • Automatische Beleuchtungssteuerung in Abhängigkeit von Anwesenheit und Helligkeit.
  • Einschränkung des Erfassungsbereichs durch 3 beiliegende Segmente möglich.
  • Mischlichtmessung geeignet für die Steuerung von Fluoreszenz-, Glüh- und Halogenlampen.
  • Sofortige Inbetriebnahme durch werkseitige Voreinstellung möglich.
  • Anschlussmöglichkeit für Taster zur manuellen Schaltung.
  • Einstellelemente sind durch Abdeckung gegen Manipulation geschützt.
  • Voll- oder Halbautomat: Als Vollautomat schaltet die Beleuchtung je nach Anwesenheit und Helligkeit automatisch ein und aus. Als Halbautomat muss das Einschalten immer von Hand erfolgen, das Ausschalten erfolgt automatisch.
Technische Daten "SPHINX 104-360/2 DIMplus"
Anzahl Kanäle: 2
Art der Lichtmessung: Mischlichtmessung
Betriebsspannung: 230 V AC
Einstellbereich Helligkeit: 5 – 2000 lx
Erfassungsbereich: 452 m² (ø 24 m | 360°)
Erfassungswinkel: 360°
Farbe: Weiß
Frequenz: 50 – 60 Hz
Glüh- / Halogenlampenlast: 1000 W
Glüh-/Halogenlampenlast (Kanal Präsenz): 400 W
Kompaktleuchtstofflampen: 3 x 11 W, 3 x 15 W, 3 x 20 W, 3 x 23 W, 4 x 7 W
Kompaktleuchtstofflampen (Kanal Präsenz): 1 x 15 W, 1 x 20 W, 1 x 23 W, 2 x 7 W, 2 x 11 W
Kontaktart: Schließer
LED-Lampe 2-8 W: 90 W
LED-Lampe < 2 W: 25 W
Leuchtmittel: Fluoreszenzlampen, Glüh- / Halogenlampen, Kompaktleuchtstofflampen, LEDs
Leuchtstofflampenlast (EVG): 400 VA
Leuchtstofflampenlast (EVG) (Kanal Präsenz): 60 VA
Leuchtstofflampenlast (VVG) nicht kompensiert: 900 VA
Leuchtstofflampenlast (VVG) nicht kompensiert (Kanal Präsenz): 200 VA
Leuchtstofflampenlast (VVG) reihenkompensiert: 900 VA
Leuchtstofflampenlast (VVG) reihenkompensiert (Kanal Präsenz): 200 VA
Montageart: Deckenmontage
Montagehöhe: 2,5 – 3,5 m
Nachlaufzeit Licht: 1 s – 20 min
Nachlaufzeit Präsenz: 1 s – 120 min
Schaltausgang: Licht | Präsenz, Nicht potenzialfrei (230 V)
Schaltausgang Kanal Präsenz: Potenzialfrei
Schaltleistung: 4 A bei 230 V AC, cos φ = 1
Schaltleistung Präsenz: 2 A (cos f = 1)μ, 250 V AC/30 V DC
Schutzart: IP 40
Schutzklasse: II
Stand-by Leistung: ~1 W
Umgebungstemperatur: -10° C ... 55° C
Downloads "SPHINX 104-360/2 DIMplus"

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


%
inkl. 3 Jahre Garantie
compact office 24V
PIR-Präsenzmelder mit quadratischem Erfassungsbereich und Mischlichtmessung. Schaltausgang Licht (Relais, potenzialfrei). Schaltausgang Präsenz (Relais, potenzialfrei). Automatische Steuerung von Beleuchtung und HKL sowie Funktion Raumüberwachung. Beleuchtungssteuerung mit Helligkeitsschaltwert und selbstlernender Nachlaufzeit. Impulsfunktion für Treppenlicht-Zeitschalter. HKL-Steuerung mit Einschaltverzögerung und Nachlaufzeit. Raumüberwachung mit selektiver Bewegungserfassung. Die Impulsfunktion dient zur Ansteuerung eines Treppenlicht-Zeitschalters. Schaltkontakt Präsenz zur HKL-Steuerung: Das Schaltverhalten des potenzialfreien Kontakts wird nur durch Anwesenheit gesteuert. Die Einschaltverzögerung verhindert das sofortige Einschalten. Der Kontakt schließt erst nach Ablauf der Einschaltverzögerung. In der Stellung Überwachung reduziert sich die Empfindlichkeit des Schaltausgangs Präsenz. Der Kontakt signalisiert mit hoher Sicherheit die Anwesenheit von Personen. Das Schaltverhalten des Präsenzmelders wird durch Anwesenheit und Helligkeit gesteuert. Die selbstlernende Nachlaufzeit passt sich dem Benutzerverhalten an. Der Präsenzmelder besitzt eine Mischlichtmessung und eignet sich zur Schaltung folgender Lampentypen: Fluoreszenzlampen (FL/PL), Halogen- und Glühlampen sowie LEDs. Der quadratische Erfassungsbereich ermöglicht eine sichere und einfache Planung. Der Testbetrieb dient der Überprüfung des Erfassungsbereichs und der Installation. Die Einstellung der Parameter erfolgt wahlweise über Potenziometer oder über die optional erhältliche Service-Fernbedienung SendoPro 868-A.

83,54 €* 178,37 €* (53.16 % gespart)
%
inkl. 3 Jahre Garantie
compact office 24V Lux
1 Kanal Licht, Analogausgang 0-10 V für Helligkeit.

83,54 €* 234,43 €* (64.36 % gespart)
%
inkl. 3 Jahre Garantie
compact passage GST
PIR-Präsenzmelder mit Wieland GSTi18 Steckern.

98,53 €* 276,71 €* (64.39 % gespart)
%
inkl. 3 Jahre Garantie
compact passage WINSTA
PIR-Präsenzmelder mit WAGO WINSTA Midi Steckern.

98,53 €* 276,71 €* (64.39 % gespart)
%
inkl. 3 Jahre Garantie
compact passimo KNX WH
Präsenzmelder mit rechteckigem Erfassungsbereich mit klarer Abgrenzung unterhalb des Melders.

71,40 €* 418,04 €* (82.92 % gespart)
%
inkl. 3 Jahre Garantie
LUXA 103-100 U WH
PIR-Präsenzmelder mit abnehmbaren Spannklammern.

19,99 €* 98,76 €* (79.76 % gespart)
%
inkl. 3 Jahre Garantie
PlanoSpot 360 DALI DE WH
PIR-Präsenzmelder für Deckeneinbau mit quadratischem Erfassungsbereich.

79,97 €* 458,25 €* (82.55 % gespart)
%
inkl. 3 Jahre Garantie
SPHINX 104-360/2 DIMplus
PIR-Präsenzmelder ideal für Konferenzräume mit 2 Kanälen.

51,41 €* 264,72 €* (80.58 % gespart)
%
inkl. 3 Jahre Garantie
theLeda P24 AL
Aluminium-Optik LED-Strahler ideal für den Außenbereich mit integriertem Bewegungsmelder.

68,66 €* 318,66 €* (78.45 % gespart)
%
inkl. 3 Jahre Garantie
theLeda P24 WH
weißer LED-Strahler ideal für den Außenbereich mit integriertem Bewegungsmelder.

67,96 €* 318,66 €* (78.67 % gespart)

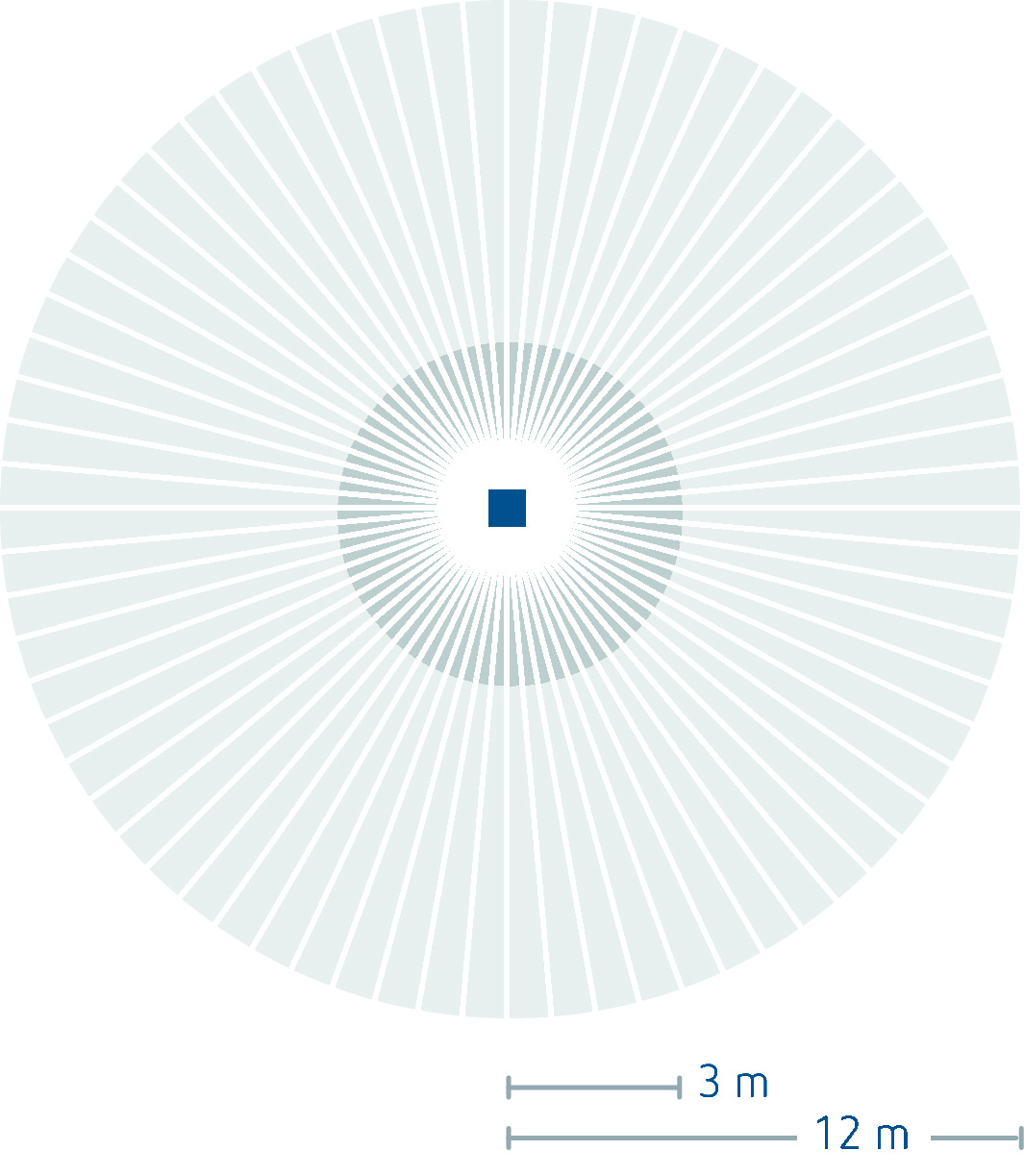

Erfassungsbereich
