compact office 24V Lux
inkl. 3 Jahre Garantie
83,54 €*
% 234,43 €* (64.36 % gespart)Sofort verfügbar, Lieferzeit: 2-5 Tage
Produktnummer:
2014001
Produktinformationen "compact office 24V Lux"
- PIR-Präsenzmelder mit quadratischem Erfassungsbereich.
- Als Lichtsensor für SPS-Steuerungen nutzbar.
- Schaltausgang Licht (Relais, potenzialfrei).
- Automatische Beleuchtungssteuerung sowie Analogwert-Ausgabe der gemessenen Helligkeit.
- Beleuchtungssteuerung mit Helligkeitsschaltwert und selbstlernender Nachlaufzeit.
- Impulsfunktion für Treppenlicht-Zeitschalter.
- Analogausgang 0-10 V für Helligkeit.
- Lineare oder logarithmische Ausgabe der Helligkeit.
- Die Impulsfunktion dient zur Ansteuerung eines Treppenlicht-Zeitschalters.
- Der Analogausgang gibt die vom internen Lichtsensor gemessene Helligkeit als Analogsignal aus. Die Ausgabe des Analogsignals erfolgt wahlweise linear oder logarithmisch zur gemessenen Helligkeit. Der Ausgang funktioniert unabhängig vom Präsenzmelder.
- Das Schaltverhalten des Präsenzmelders wird durch Anwesenheit und Helligkeit gesteuert.
- Die selbstlernende Nachlaufzeit passt sich dem Benutzerverhalten an. Der Präsenzmelder besitzt eine Mischlichtmessung und eignet sich zur Schaltung folgender Lampentypen: Fluoreszenzlampen (FL/PL), Halogen- und Glühlampen sowie LEDs.
- Der quadratische Erfassungsbereich ermöglicht eine sichere und einfache Planung.
- Der Testbetrieb dient der Überprüfung des Erfassungsbereichs und der Installation.
- Die Einstellung der Parameter erfolgt wahlweise über Potenziometer oder über die optional erhältliche Service-Fernbedienung SendoPro 868-A.
Technische Daten "compact office 24V Lux"
Anschlussart: | Schraubklemmen |
---|---|
Art der Lichtmessung: | Mischlichtmessung |
Betriebsspannung: | 24 V AC/DC |
Eigenverbrauch: | ~0,5 W |
Einstellbereich Helligkeit: | 10 – 1500 lx |
Erfassungsbereich: | 49 m² (7,0 x 7,0 m) |
Farbe: | Weiß |
Fluoreszenz-, Kompakt-/Leuchtstofflampen: | 50 W (24 V AC/DC), 460 VA (230 V AC), µ, min. 1 V/1 mA |
Größe Unterputzdose: | Ø 55 mm (NIS, PMI) |
Kontaktart Licht: | Relais potenzialfrei |
Leuchtmittel: | Fluoreszenzlampen, Glüh- / Halogenlampen, Kompaktleuchtstofflampen, LEDs |
Max. Leitungsquerschnitt: | 2 x 2,5 mm² |
Montageart: | Deckenmontage |
Montagehöhe: | 2 – 3 m |
Montageplatte: | 70 x 70 mm |
Nachlaufzeit Licht: | Impuls (0,5 s), 10 s - 20 min |
Schaltausgang: | Licht | 0–10 V |
Schutzart: | IP 40 (im eingebauten Zustand) |
Umgebungstemperatur: | 0° C ... 50° C |
Downloads "compact office 24V Lux"
Anmelden

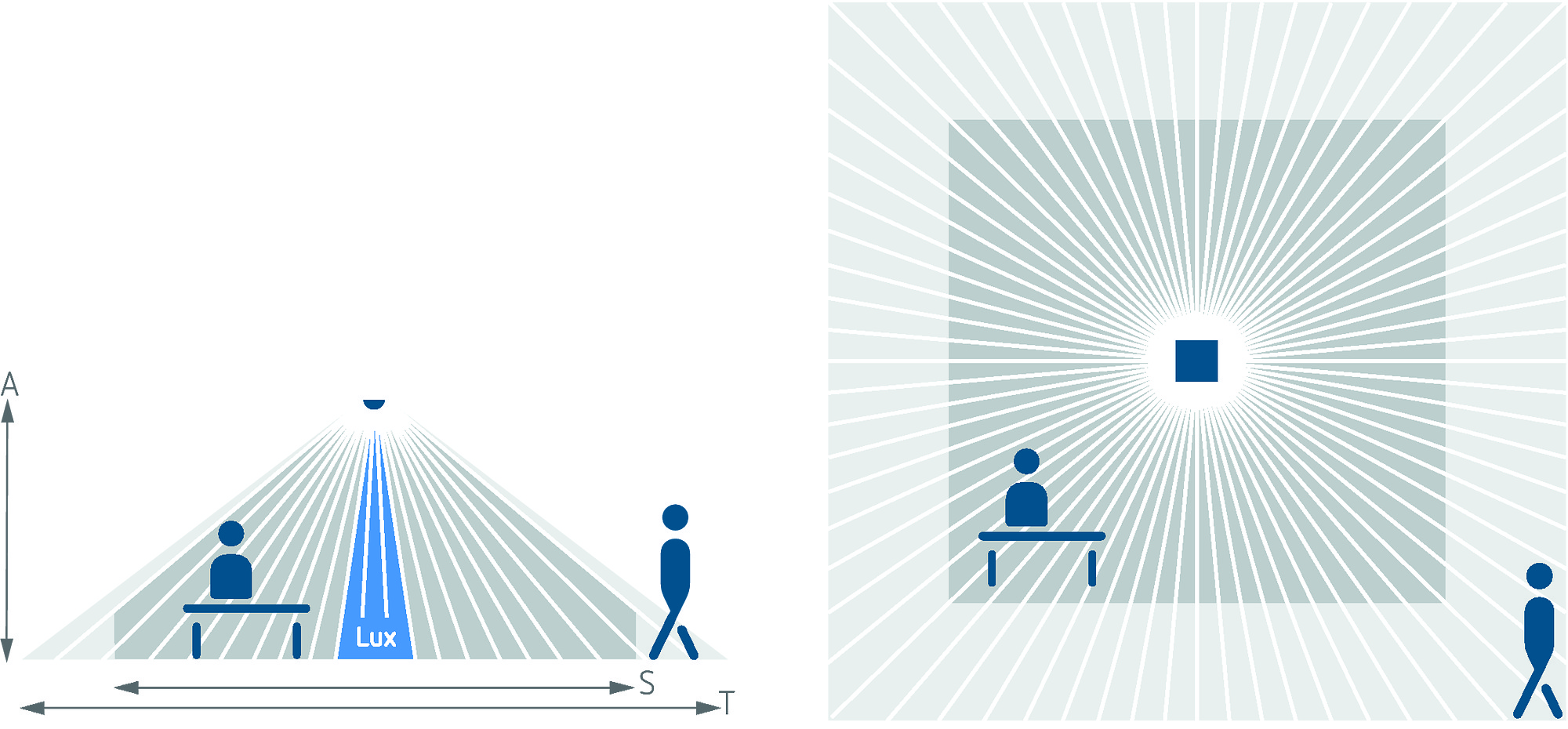

Erfassungsbereich
Montagehöhe (A) | Sitzend (S) | Gehend (T) |
2 m | 9 m² I 3 m x 3 m | 20 m² I 4,5 m x 4,5 m +- 0,5 m |
2,5 m | 16 m² I 4 m x 4 m | 36 m² I 6 m x 6 m +- 0,5 m |
3 m | 20 m² I 4,5 m x 4,5 m | 49 m² I 7 m x 7 m +- 1 m |
3,5 m | 64 m² I 8 m x 8 m +- 1m |
